人工呼吸器モニターの見方を完全攻略！波形変化とアラーム対応の看護原則

集中治療室や急性期病棟で人工呼吸器のアラームが鳴り響いた瞬間、画面に並ぶ無数の数値や波形を前にして強いプレッシャーを感じる看護師は少なくありません。「設定値と実測値のどちらを見ればよいのか」「波形の揺らぎは何を意味しているのか」といった戸惑いは、呼吸管理に携わる医療者が必ず直面する壁です。

人工呼吸器モニターは、患者の肺の状態変化をリアルタイムで知らせる貴重な情報源です。換気モードごとの特性、波形の異常パターン、アラーム発生時の鑑別順序を体系的に整理しておくことで、臨床現場での不安は的確な観察眼へと変わります。本稿では、ベッドサイドで迷いをなくすためのモニターの見方と実践的なアセスメント手順を徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：モニター観察は「設定値」と「実測値」を明確に区別し、一回換気量・気道内圧・分時換気量のズレから病態変化を捉える。
• 要点2：気道内圧波形とフロー波形の乱れを読み解くことで、分泌物貯留や同調不全（非同調）をアラーム鳴動前に早期発見できる。
• 要点3：アラーム発生時は機器画面に飛びつくのではなく「まず患者を直接観察する」原則を徹底し、DOPEの視点で系統的に対処する。

【基本の数値一覧】人工呼吸器モニターで押さえるべき設定値と実測値

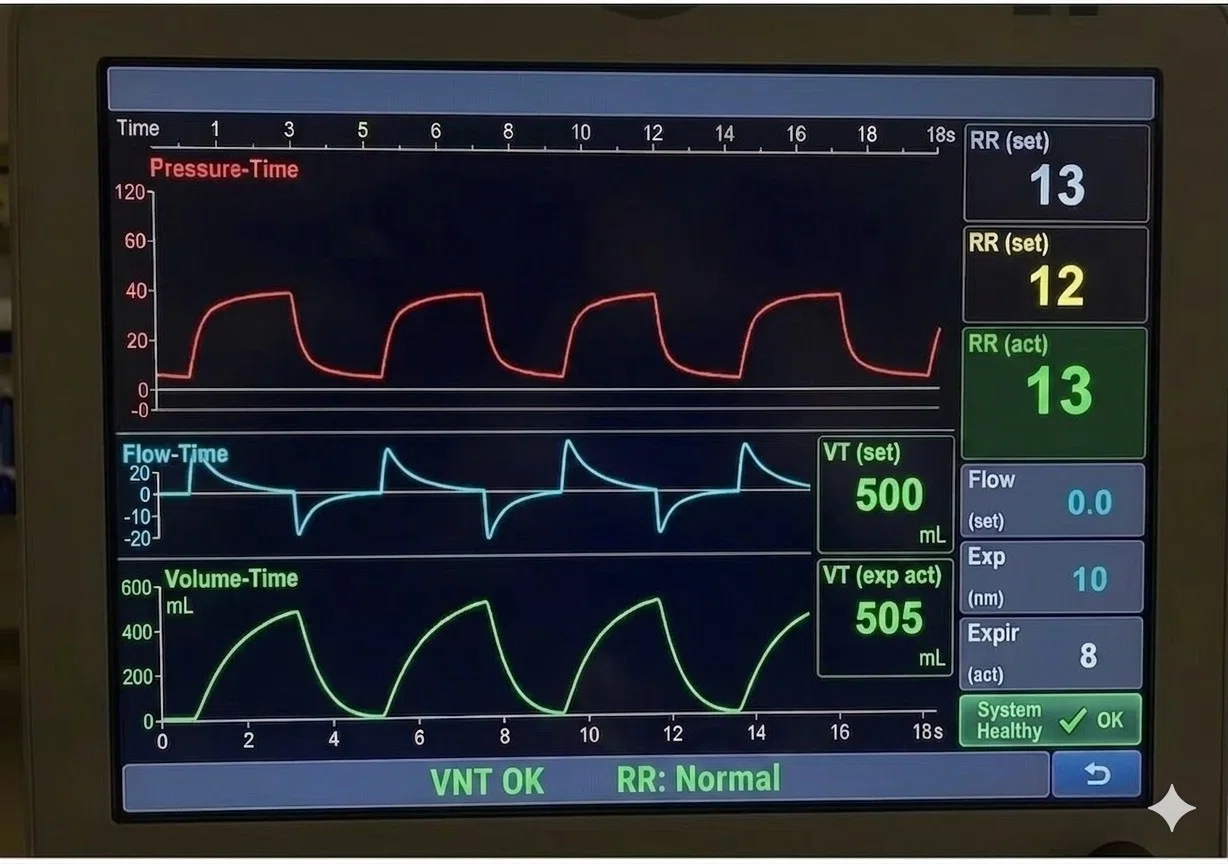

人工呼吸器のモニター画面には、医療者が設定した「設定パラメータ」と、患者の肺から返ってきた「実測パラメータ」が混在しています。臨床で最も重要な第一歩は、この両者を瞬時に見分けることです。

実測値が設定値から大きく乖離している場合、患者の肺コンプライアンス（肺の広がりやすさ）や気道抵抗に変化が生じているか、回路トラブルが起きているシグナルとなります。以下の人工呼吸器数値の見方一覧を把握し、毎日のバイタルサイン測定やアセスメントに活用してください。

【換気モードの違いを整理】A/C・SIMV・CPAP/PSの判別と自発呼吸トリガー

モニター画面を見るとき、患者がどのモードで呼吸管理されているかを把握していなければ、数値の意味を正確に読み解くことはできません。換気モードの違いは「吸気の開始（トリガー）」「吸気の維持（ターゲット）」「吸気の終了（サイクル）」を機械と患者のどちらが担うかによって決まります。

臨床で頻用される主要3モードの挙動と特徴は以下の通りです。

• A/C（Assist/Control：補助／調節換気）
  患者の自発呼吸を感知（トリガー）すると設定通りの換気を完全に補助し、自発呼吸がない場合でも設定した回数で強制換気を行うモード。呼吸筋の疲労回復や重症期に適していますが、過換気や筋萎縮のリスクに注意を要します。
• SIMV（Synchronized Intermittent Mandatory Ventilation：同期式間欠的強制換気）
  設定された強制換気回数の合間に、患者が自由な大きさで自発呼吸を行えるモード。強制換気と自発呼吸が同期するため、ファイティングを起こしにくく、ウィーニング（離脱）過程で活用されます。
• CPAP / PSV（持続陽圧換気／圧支持換気）
  呼吸の開始から終了まで患者自身の呼吸リズムに委ねられ、吸気努力に対して設定した圧力（プレッシャーサポート）を上乗せして吸気補助を行うモード。自発呼吸が安定している抜管前段階に選択されます。

自発呼吸を機械が感知する仕組みが自発呼吸トリガーです。主に「圧トリガー（患者の吸気による回路内圧低下を感知）」と「フロートリガー（回路内の空気の流れの変化を感知）」の2種類が存在します。現在主流のフロートリガーは、圧トリガーに比べて患者の呼吸仕事量が少なく同調性に優れていますが、設定が敏感すぎると回路内の結露で誤作動（オートトリガー）を起こす点に留意してください。

【波形から読み解く病態】人工呼吸器グラフィックモニターの観察ポイント

数値の異常値が出る前に、肺や気道の変化は波形として現れます。人工呼吸器グラフィックモニターにリアルタイム表示される「気道内圧波形」と「フロー波形」を観察する習慣をつけることで、トラブルの予兆を捉えることが可能です。

1. 気道内圧波形のチェックポイント

気道内圧波形（縦軸：圧力、横軸：時間）では、最高気道内圧（Ppeak）とプラトー圧（Pplat：吸気ホールド時の肺胞内圧）の関係性を確認します。気道抵抗（気管チューブ閉塞、痰の貯留、気管支攣縮）が増大するとPpeakのみが鋭角に跳ね上がります。一方、肺胞の硬さが増す病態（肺水腫、無気肺、ARDS、気胸）では、PpeakとPplatの双方が同時に上昇します。

2. フロー波形の異常と臨床的サイン

フロー波形（縦軸：流量、横軸：時間）は、空気が肺に入り（吸気側）、出ていく（呼気側）スピードを表します。ここで見逃してはならないフロー波形の異常が2つあります。

• 呼気波形がベースラインに戻らない（エアトラッピング／オートPEEP）
  息を吐ききる前に次の吸気が始まってしまっている状態です。COPD患者や頻呼吸の患者で生じやすく、肺の中に空気が閉じ込められて胸腔内圧が上昇し、血圧低下を引き起こす危険があります。
• 呼気波形がノコギリの歯のようにギザギザしている（呼気波形の鋸歯状変化）
  太い気道内や気管チューブ内に痰などの分泌物が貯留している典型的なサインです。モニター上でこの波形を確認した場合、無駄な盲目的吸引を避け、的確なタイミングで気道吸引を実施できます。

【アラーム対応マニュアル】吸気圧上限アラーム原因と臨床現場での即応手順

アラームが鳴った際、反射的に消音ボタンを押して機器の画面だけを見つめる対応は重大な事故につながります。人工呼吸器アラーム対応の原則は「機械ではなく、まず患者を見る」ことです。

急性変化へのアプローチとして国際的に推奨されているのが「DOPE」のフレームワークです。モニターのアラーム音を聞いたら、以下の順序で患者のアセスメントを行います。

• D（Displacement：位置異常）：気管チューブが浅くなって抜管していないか、逆に深くなりすぎて片肺挿管になっていないか。
• O（Obstruction：閉塞）：チューブが痰で詰まっていないか、患者がチューブを噛んでいないか、回路が折れ曲がっていないか。
• P（Pneumothorax：気胸）：陽圧換気により肺が破れて気胸を起こしていないか（左右の呼吸音差、皮下気腫、血圧低下の有無）。
• E（Equipment failure：機器トラブル）：人工呼吸器の電源、配管ガス供給、回路の断線やリークに異常がないか。

病棟で最も頻発する吸気圧上限アラーム原因としては、気管内分泌物の貯留、患者と人工呼吸器の呼吸リズムが衝突するファイティング、体動によるチューブの屈曲、激しい咳嗽が挙げられます。吸気圧上限に達すると、機械は肺損傷を防ぐために強制的に吸気を打ち切るため、結果として一回換気量が不足し低換気に陥る危険性があります。

【実態検証】「モニターが怖い」看護師のリアルな声と現場での克服ステップ

臨床現場の看護師を対象とした聞き取り調査や意識調査データによると、急性期病棟や集中治療室に配属された若手〜中堅看護師の約7割以上が「人工呼吸器のアラーム音に強い恐怖やプレッシャーを感じた経験がある」と回答しています。

「波形が急に変わったが、医師に報告すべき異常なのか自分の知識不足なのか判断がつかず冷や汗をかいた」「画面の数字ばかりに気を取られ、患者の顔色や胸郭の動きを見る余裕がなかった」という手記や体験談は枚挙にいとまがありません。このような不安が生じる根本的な原因は、断片的な知識だけでモニターに対峙し、システマティックなアセスメントの型を持っていないことに起因します。

恐怖心を克服した熟練看護師の行動観察から見えてくるのは、次の「3段階の視線移動」をルーティン化している点です。

1. ステップ1（患者の全体像）：胸郭が左右均等に上がっているか、表情に苦悶様はないか、努力呼吸の有無を確認。
2. ステップ2（実測値の確認）：一回換気量（Vte）と最高気道内圧（Ppeak）が許容範囲にあるかをチェック。
3. ステップ3（波形とアラーム設定の照合）：フロー波形に同調不全や分泌物の兆候がないかを確認し、アラーム上限・下限が現在の病態に適した値になっているかを見直す。

一般に知られていない盲点とネットの誤解

人工呼吸器管理に関して、教科書的な知識の鵜呑みやインターネット上の断片的な情報によって生じやすい誤解が存在します。安全な看護実践のために、以下の盲点を正しく理解しておく必要があります。

誤解1：モニターの数値が正常範囲なら患者は安全である

数値上は一回換気量やSpO2が正常であっても、患者が人工呼吸器の送気タイミングと激しく衝突している（Patient-Ventilator Asynchrony：患者・人工呼吸器非同調）ケースは多々あります。呼気時に吸気努力をしてしまう無効努力（トリガー不全）や、息を吸い終わる前に機械が送気をやめてしまう吸気時間不足などは、数値の一覧だけでは見落とされやすく、グラフィック波形を精査して初めて判明します。

誤解2：一回換気量は患者の「現在の体重」を基準に計算する

これは臨床で非常に多い間違いの一つです。肥満患者であっても肺の容積そのものは体重増加に伴って大きくなりません。そのため、現在の実体重（Actual Body Weight）で一回換気量を計算すると過剰な送気となり、圧損傷や容量損傷（VILI）を引き起こします。換気量は必ず身長から算出した予測体重（Ideal Body Weight：IBW）を基準に評価しなければなりません。

【プロの結論】おすすめできる人・慎重になるべき人の判断基準

人工呼吸器モニターの数値を臨床推論に活かす際、医療者自身の習熟度や観察スタンスによって対応の質が大きく分かれます。

• 自立して安全な呼吸管理を実践できる看護師の条件：
  「数値・波形・患者の身体所見」の3点を常に三位一体で結びつけて考えられる人。アラームが鳴った際にまず聴診器を持ち、胸郭の動きと呼吸音を確認した上でモニターの鑑別に移る姿勢が身についている医療者です。
• 慎重な指導とステップアップが必要なケース：
  画面の数字だけを見て機械の消音ボタンを押し、アラームの上限値を安易に広げて音を止めようとする対応は極めて危険です。波形の物理的意味（なぜ圧が上がっているのか、なぜ流量がゼロに戻らないのか）に立ち返り、必ず先輩看護師や臨床工学技士、主治医へエスカレーションする判断基準を遵守してください。

【人工呼吸器モニターの見方】に関するよくある質問（FAQ）

Q1：吸気圧上限アラームが鳴り止まない時、まず何から確認すべきですか？
A1：まず患者の胸郭の動き、顔色、SpO2を確認し、苦悶感がないかを観察します。次に気管チューブの噛み込みや回路の屈曲がないかを目視し、聴診で痰の貯留音（ゴロゴロ音）がないか確認してください。分泌物が原因であれば速やかに吸引を行います。チューブ閉塞や緊張性気胸などの重篤な病態が疑われる場合は、直ちに用手換気（ジャクソンリースやアンビューバッグ）に切り替え、医師へ緊急コールを行ってください。

Q2：一回換気量（Vt）の実測値が急に低下した場合の主な原因は何ですか？
A2：PCV（圧規定換気）モードの場合、患者の肺コンプライアンス低下（無気肺、肺水腫、気胸など）や気道抵抗の上昇（気管支攣縮、分泌物貯留）によって、同じ圧力で送気しても入る空気量が減少します。また全モード共通で、カフ圧低下によるカフ周囲からのエアリーク、回路の接続外れ・破損、気管切開チューブの自己抜管なども一回換気量（呼気側Vte）急減の主要原因となります。

Q3：自発呼吸トリガーがうまくかからない（トリガー不全）時はどう対応しますか？
A3：患者が息を吸おうとしているのに人工呼吸器が送気を開始しない場合、トリガー感度（Sensitivity）の設定が鈍すぎる（閾値が高すぎる）か、オートPEEP（呼気終末の肺内残気）によって吸気努力が感知ラインに届いていない可能性があります。トリガー感度の見直しや呼気時間の延長設定が必要となるため、フロー波形を確認した上で主治医や臨床工学技士と連携して設定パラメータの微調整を行ってください。

まとめ：波形と数値を繋げて「患者の状態」を立体的に捉える

人工呼吸器モニターの見方を身につける本質は、無機質な数字を覚えることではなく、画面の向こうにいる患者の肺の中で「いま何が起きているか」を可視化することにあります。

設定値と実測値の比較、気道内圧波形とフロー波形の規則性、そしてDOPEに基づいた体系的なアラーム対応手順。これらを頭の中で一本の線として繋げておくことで、臨床現場でアラームが鳴動しても決して狼狽することなく、冷静かつ迅速なアセスメントが可能になります。日々のベッドサイドケアにおいて、数値と患者の身体所見を照らし合わせる観察を積み重ね、確かな呼吸管理の実践力を築いていってください。 （出典: 人工 呼吸 器 モニター 見方（Yahoo!ニュース））
