エクセルで図面作成は可能？プロが教える方眼紙設定と縮尺の極意

専用のCADソフトは高額で操作の習得にも時間がかかるため、現場のちょっとした指示書や簡易的な間取り図を前に足踏みしてしまうビジネスパーソンは少なくありません。そうした現場で長年重宝されているのが、使い慣れた表計算ソフトを活用するアプローチです。ビジネス現場では、専用ソフトを立ち上げるまでもない軽微なレイアウト変更や現場指示において、表計算ソフトの作図機能が極めて強力な武器として再評価されています。

セルを正方形に整える基本設定から、正確な縮尺の割り出し方、さらには印刷時のズレを防ぐプロのノウハウまでを体系的に把握すれば、誰でも見やすく実用的な図面を短時間で仕上げることが可能です。実務で即座に役立つ作図テクニックと、失敗を避けるための境界線を徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：高価なCADを導入しなくても、セルの正方形化（方眼紙化）とAltキー活用で実用レベルの図面作成が可能。
• 要点2：「ページレイアウト表示」を使えばミリ単位の縮尺設定が容易になり、印刷時の縦横比崩れも確実に防止できる。
• 要点3：精密な建築確認申請には不向きだが、社内レイアウト変更、現場指示書、簡易な間取り・外構計画には費用対効果が極めて高い。

【疑問解消】エクセルで図面作成は本当に可能？CADとの決定的な違い

「表計算ソフトで本当に正確な図面が描けるのか」という疑問に対し、実務の現場が出している答えは明確に「YES」です。ただし、そこには明確な適用範囲が存在します。間取り図作成エクセルや現場での配置図エクセル作成、あるいは軽微なリフォームの打ち合わせシートなど、視覚的な位置関係や概算寸法を伝える用途であれば、十分すぎるほどのクオリティを発揮します。

一方で、建築基準法に基づく厳密な申請図面や、公差がミリ単位以下で問われる機械設計などには適していません。表計算ソフトによる作図の真価は、「誰もが閲覧・編集できる汎用性」と「作図スピード」にあります。専用CADがインストールされていない現場のタブレットや取引先のPCでも、ファイルを開くだけで修正指示や情報共有が完結する利便性は、他の追随を許しません。

【徹底比較】CADソフトvsエクセル図面作成の実用性とコスト

導入コストや学習期間、実務における共有スピードの観点から、専用CADと表計算ソフトの作図性能を比較検証しました。業務の目的に応じて最適なツールを選択するための基準としてご活用ください。

【実践手順】初心者でも失敗しない「エクセル方眼紙設定」と縮尺調整

エクセルで作図を始める際の土台となるのが、シート全体を方眼紙のように均等な正方形グリッドへ変える作業です。標準の標準表示モードでは列幅と行高の単位系が異なるため、目分量で設定すると正方形にならず、印刷時に図面が歪む原因になります。

最も確実な方法は、表示モードを「ページレイアウト表示」に切り替えるテクニックです。画面右下の表示切り替えアイコン、または「表示」タブからページレイアウトを選択すると、行と列のサイズをピクセルではなく「ミリメートル（mm）」や「センチメートル（cm）」単位で直接指定できるようになります。

シートの左上隅（全セル選択ボタン）をクリックして全選択した状態で、行の高さを「5mm」、列の幅を「5mm」に統一設定すれば、狂いのないエクセル方眼紙設定が瞬時に完成します。

次に重要となるのがエクセル縮尺設定のルール決めです。例えば住宅の間取り図を描く場合、1マス（5mm）を実寸の「500mm（縮尺1/100）」や「250mm（縮尺1/50）」と定義します。柱ピッチである910mm（尺モジュール）や1000mm（メーターモジュール）を何マスで表現するかをあらかじめ決めておくことで、作図途中で整合性が取れなくなる失敗を完全に防ぐことができます。外枠には建築図面エクセル枠線として太めの罫線を配置し、図面番号や作成日、縮尺比率を記載するタイトルブロックを設けると、一気にプロ仕様の体裁に仕上がります。

【裏ワザ公開】オートシェイプと寸法線でプロ級に仕上げる作図術

セルの塗りつぶしだけでも簡易的な図面は描けますが、より見やすく美麗な図面に仕上げるには「図形（オートシェイプ）」の機能を使いこなす必要があります。ここで絶対に押さえておくべき裏ワザが「Altキーを押しながらのドラッグ操作」です。

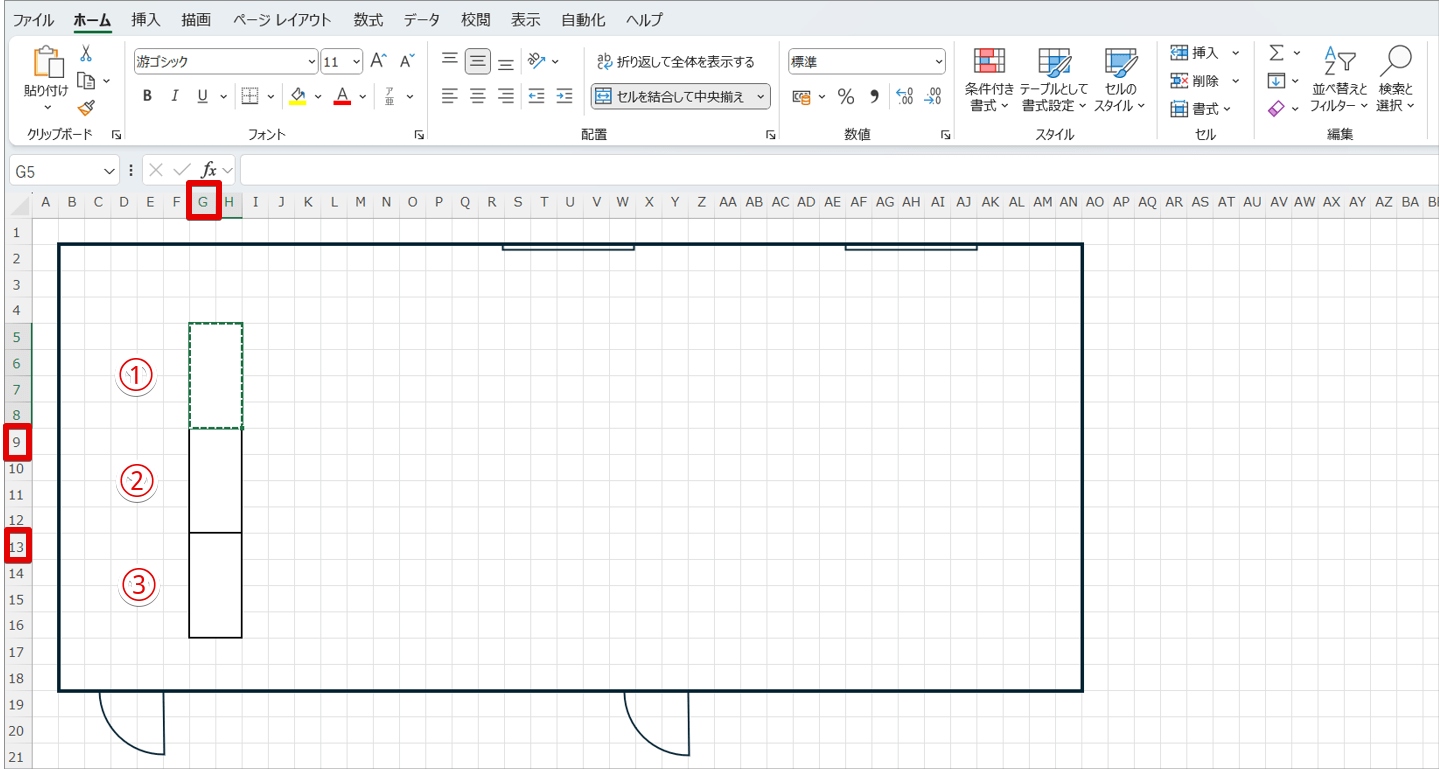

オートシェイプを描画または移動する際、キーボードのAltキーを押し続けると、図形の頂点や枠線がセルの格子線にピタッと吸着（スナップ）します。これにより、マウス操作特有の微妙なズレが一切なくなり、壁のラインや建具の位置を正確無比に配置できます。

図面の信頼性を決定づけるエクセル図面寸法線入れ方にも確立された手順があります。「挿入」タブの「図形」から「両矢印コネクタ」を選択し、寸法を測りたい区間のグリッドに合わせてAltキーを押しながら配置します。寸法値の数値は、矢印の上に「塗りつぶしなし・枠線なし」に設定したテキストボックスを重ねることで、どの位置から見ても読みやすいプロ仕様の寸法表記が完成します。

また、電気図面エクセル作成や外構図面エクセル作成を行う場合は、コンセント記号、照明スイッチ、植栽、カーポートなどのパーツを一度オートシェイプで作成し、右クリックから「グループ化」してシートの余白にストックしておくと便利です。必要な時にコピー＆ペーストして配置するだけで、作図時間を大幅に短縮できます。

【現場検証】利用者の生の声と現場目線で見えたリアルな実態

建設現場やリフォーム業界、オフィス管理の現場で実際にエクセル作図を活用しているユーザーからは、効率化とトラブルの両面で生々しい声が寄せられています。

内装リフォームを手掛ける現場担当者（40代）は次のように証言します。「職人さんへの指示出しに重いCADデータをPDF化して送るより、施工図面エクセルのシート内に写真と図面、部材リストを1枚にまとめた指示書を渡すほうが圧倒的に伝わりやすく、現場での手戻りが激減した」。

しかし、ネット掲示板や実務の現場検証では、特有のトラブルに対する注意喚起も少なくありません。

特に頻発するのが「プリンターのメーカーやドライバの違いによって、印刷時に図形の縦横比率が狂ってしまう」という現象です。画面上では完璧な正方形に見えていても、印刷するとわずかに縦長になってしまうケースがあります。このリスクを回避するには、印刷前に必ず「PDF形式で書き出し」を行い、PDFビュアー側で拡大縮小を「100%（実際のサイズ）」に固定して出力する運用ルールの徹底が必須です。

ネット上で配布されているエクセル図面テンプレート無料データを利用する際も、他人が作成したマクロが含まれていないか、またセルの保護設定が厳しすぎて編集不可になっていないかを事前に確認することがトラブル回避の鍵となります。

一般に知られていない盲点とネットの誤解

ネット上の情報では「エクセルさえあればCADソフトは一切不要」といった極端な意見が見受けられますが、これは明らかな誤解です。表計算ソフトはベクターデータを高度に処理するグラフィックソフトではないため、データ量が増えると動作が著しく重くなり、ファイル破損のリスクが高まります。

数百枚に及ぶ詳細図面や、3Dパースとの連動が求められる大規模プロジェクトに適用するのは不可能です。あくまで「A4〜A3用紙1枚で完結する指示書やレイアウト図」に特化して運用するのが、破綻を防ぐ唯一のセオリーです。

【プロの結論】エクセル作図が最適な現場と導入を見送るべき判断基準

業務効率化を名目に無理なツール運用を行わないために、以下の判断基準を明確に設けておくことが推奨されます。

【エクセル作図を選ぶべきケース】

• 社内・チーム内での情報共有が主目的：オフィスレイアウト変更、座席表、仮設足場の配置図など。
• 図面と数値を同一シートで連動させたい場合：部材の数量拾い出し、概算見積書、工程表と図面の一体化。
• 関係者全員が修正権限を持つ必要がある場合：専門CADを持たない施主や協力業者との軽微なやり取り。

【専用CADを選択・維持すべきケース】

• 法的な許認可・確認申請を伴う図面作成：1mmの狂いも許されない意匠図、構造計算連動図。
• 複雑な曲線や微小な機械部品の設計：高精度の公差管理や幾何公差が必要な設計。
• 作図データが膨大でレイヤー管理が必須な場合：大規模建築の設備図、電気配線系統図の本番データ。

【図面 作成 エクセル】に関するよくある質問（FAQ）

Q1：作成した図面を用紙に印刷すると、寸法や縦横比がズレてしまいます。防ぐ方法はありますか？
A1：エクセルは画面表示（ディスプレイの解像度）とプリンター出力の解像度計算が異なるため、ズレが生じやすくなります。解決策として、作業時から「ページレイアウト表示」を使用すること、そして印刷時は直接プリンターへ送らず「ファイル ＞ エクスポート ＞ PDF/XPSの作成」で一度PDFに変換し、Adobe Acrobat等のリーダーから「実際のサイズ（拡大縮小なし）」で印刷してください。

Q2：オートシェイプの枠線がセルの線と微妙にズレてイライラします。簡単に揃える裏ワザは？
A2：キーボードの「Altキー」を押しながら図形を描画、または移動・リサイズしてください。図形の四隅や頂点がもっとも近いセルの格子線に自動的にピタッと吸着します。複数の図形を整列させたい場合は、「図形の書式」タブにある「配置」から「枠線に配置」を有効化するのも有効です。

Q3：電気図面や建具などのシンボル記号を簡単に使い回す方法はありますか？
A3：一度作成した記号パーツ（オートシェイプの組み合わせ）を右クリックして「グループ化」し、別シートに「パーツ集」としてまとめて保存しておく運用が最適です。作業中の図面シートへコピー＆ペーストして配置するだけで、図面作成にかかる時間を大幅に圧縮できます。

まとめ：手軽さと限界を理解してエクセル作図を武器にする

表計算ソフトを用いた図面作成は、正しい初期設定と操作のコツさえ押さえれば、驚くほど美しく説得力のある資料を爆速で作成できる手法です。「ページレイアウト表示による正方形グリッドの構築」「Altキーを活用した吸着配置」「PDF経由での出力」という基本原則を守るだけで、作図トラブルの大半は解消されます。

CADの代替としてすべてを任せるのではなく、現場指示や社内共有、概算打ち合わせといった「スピードと汎用性」が求められる場面に絞り込んで活用することこそが、業務生産性を最大化させる賢明な選択です。手元にある使い慣れたツールを最大限に活かし、スマートな図面作成を実務に取り入れてみてください。 （出典: 図面 作成 エクセル（Yahoo!ニュース））
